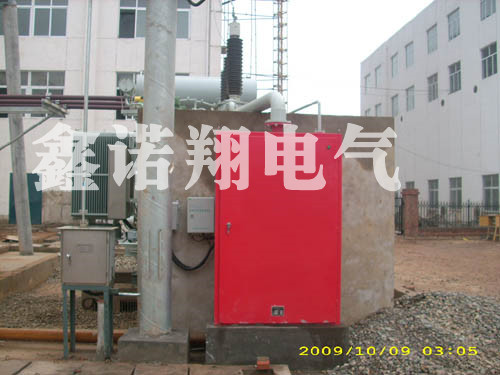

一、產品概述 電力油浸變壓器消防的滅火介質和系統型式較多。通常采用水噴霧滅火系統，中低壓細水霧滅火系統，合成泡沫滅火系統等，但他們均是當變壓器發生火災后才動作的滅火設施，做不到“預防為主”，而排油注氮裝置是一種“預防為主、防消結合”的消防設施，具有經濟、有效適用的特點。目前已成為替代其他滅火設施的重要手段。該產品自1989年由法國引進以來在我國已有16年的運行歷史。我公司在總結公司原有產品及國內同類產品的基礎上，自行研制開發出新一代XNX-BPYZD新型滅火裝置。新裝置去掉了傳統產品電磁機構和重錘連動的操作機構，改用了全新的軍工級機電一體的操縱機構，具有動作準確、可靠。有效避免了傳統產品由于電磁機構拉桿軌道的腐蝕而造成重錘的卡死致使裝置出現拒動、誤動的產品缺陷。同時還有效避免了原產品動作后無法繼續使用，須更換裝置本身的部分元器件的缺陷，大大降低了產品的維護、保養等費用，使用壽命大大延長。 該產品具有如下突出特點： 1、以防為主，防消結合。可以有效預防油浸變壓器爆裂所產生的火災，避免重大損失，利于變壓器良好運行。 2、不用水或泡沫等滅火介質，免除了消防排水設計和相關設施。 3、該設施不對環境和變壓器本身造成任何污染。 4、造價低，運行管理簡單、維護方便。 5、本裝置需有兩個信號發生，與邏輯后立即滅火，排除誤動的可能，滅火時間短； 6、限制內部故障引起火災的損壞范圍，減少變壓器火災造成的損失； 7、結構緊湊，易于安裝； 8、不受水源等地理環境限制，不會凍冰，阻塞；有效解決了我國華北、西北、東北等三北地區，因水資源缺乏而形成的“以水定所”的被動局面。 二、產品簡介 1結構與工作原理 本廠生產的XNX-BPYZD型排油-注氮式變壓器滅火裝置（以下簡稱裝置），即為預防火災危險的產生而開發的成套滅火裝置。此滅火裝置不適用于變壓器油箱外部和分接開關箱內部火源的滅火。排油-注氮式變壓器滅火裝置，由滅火箱、氮氣瓶、開啟閥、注氮管路、排油管路、快速排油閥、探測器、關閉閥（斷流閥）和控制柜等組成。 排油注氮式變壓器滅火裝置工作原理見圖。
當變壓器內部發生故障，油箱內部壓力急劇增加，引起氣體繼電器跳閘動作，若變壓器的溫度的繼續升高，探測器達到動作溫度，其感溫元件熔斷，觸頭接通，中間繼電器線圈帶電，電磁機構動作，把快速排油閥打開，開始排出高溫油層。在中間繼電器整定過后，常開觸頭接通，常開觸點閉合，開啟閥把氮氣瓶打開，氮氣通過減壓閥、開啟閥、注氮管路進入油箱底部，迫使油箱內部變壓器油循環，使油箱下部較低溫度的油和頂層高溫油混合，消除熱油層，并使表層油溫度降到閃點之下，油箱內部火焰自動熄滅。 斷流閥的作用是預防儲油柜中的油澆到初燃的火上，加劇火勢。 2、技術數據： （1）氮氣瓶容積：0.04m3、0.05m3、0.063 m3 （2）氮氣瓶內氮氣得公稱壓力：15+ 0.5Mpa（20℃） （3）內部排油管路直徑：φ100mm;φ150mm （5）滅火箱重量：230～240kg （6）滅火箱控制電路電壓：220±5％VDC，各次諧波分量值之浮值和小于直流量的1％ （7）探測器的動作溫度為145±10℃ 工作環境溫度：-5℃～55℃，海拔高度≤2000米 有效注氮時間≥5min 3、滅火箱的外形1000 mm X370 mm X190 mm
